skaitiklio pajungimas |
Dovydas, permalink
Sveiki,

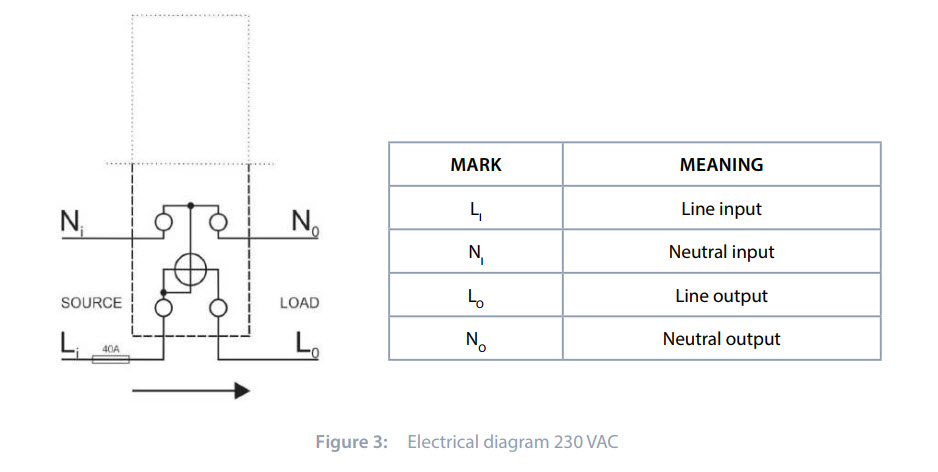

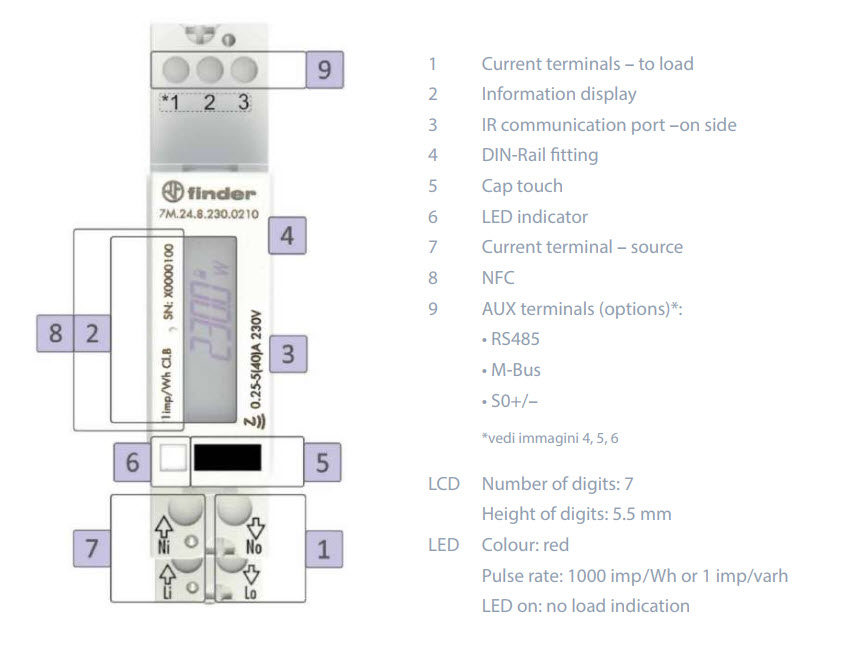

reikia pajungt kelis Finder 7M.24 skaitiklius
(https://www.findernet.com/en/latvia/series/7m-series-smart-energy-meters/type/type-7m-24-single-phase-bi-directional-energy-meters-with-backlit-lcd-display/#7M2482300210)
kaip manot ar reikia jam praleist ir N, kad normaliai skaiciuotu, ar
uztenka tiesiog bet koki N paduot? :) labai supaprastetu instaliacija,
jei uztektu tik faze praleist, o N nuo sinos..
Dovydas
Zhiniukas, permalink
IMHO reikia N praleist pro skaitiklį. Kitaip bus biskį pieno riebumas.
Arba nebus. Nepabandęs nesužinosi.
Dovydas dovydas@dovydas.cn wrote:
Sveiki,
reikia pajungt kelis Finder 7M.24 skaitiklius
(https://www.findernet.com/en/latvia/series/7m-series-smart-energy-meters/type/type-7m-24-single-phase-bi-directional-energy-meters-with-backlit-lcd-display/#7M2482300210)kaip manot ar reikia jam praleist ir N, kad normaliai skaiciuotu, ar
uztenka tiesiog bet koki N paduot? :) labai supaprastetu instaliacija,
jei uztektu tik faze praleist, o N nuo sinos..Dovydas
Grzegorz Brzęczyszczykiewicz, permalink
2025-12-10 17:19, Dovydas rašė:
kaip manot ar reikia jam praleist ir N, kad normaliai skaiciuotu, ar
uztenka tiesiog bet koki N paduot? :) labai supaprastetu instaliacija,
jei uztektu tik faze praleist, o N nuo sinos..
Kažkodėl manau, kad tau reikia ir srovės per N, ne tik įtampos.
--
Grzegorz
Chrząszczyrzewoszyce, powiat Łękołody
Pilius, permalink
Tai aš būsiu iš kitos stovyklos, kur tikrai nereikia praleisti nulio per
skaitliuką

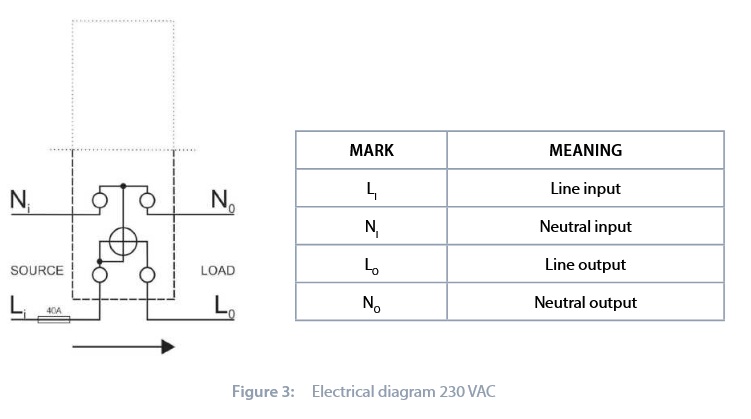

Nulis reikalingas matyti įtampai, per nulį šito skaitliuko schema nieko
nematuoja. Tas "taikinys" skaitliuko viduje ir matuoja srove
horizontaliai tekančia (9 ir 3 val) ir matuoja tik įtampą vertikaliai
(6-12val).
Dėl įdomumo gali padaryti tris eksperimentus su kištuku į rozete ir
rozete ant laido prie skaitliuko
a) pajungta nuliai atskirai
b) nulius sujungi per wago ir duodi nulį tik į Ni
b) nulius sujungi per wago ir duodi nulį tik į No
Visais atvejais galingumas turės būti toks pat
Biški offtopic - rukožopai saulės montuotojai pas mane irgi norėjo
jungti trifazi skaitliuką perleidžiant nulį per jį. Man tai nepatiko,
nes ten ploni kontaktai ir šiaip nepatinka. Ant pačio skaitliuko
parašyta, kad nulio įėjimo ir išėjimo kontaktai sujungti kartu ir net
kontako numeris tas pats "10", kai fazės visos atskirai sunumeruotos.
Saulės montuotojai irgi sakė bbz kaip čia veiks, nes visada taip daro.
On 12/10/2025 5:19 PM, Dovydas wrote:
Sveiki,
reikia pajungt kelis Finder 7M.24 skaitiklius (https://
www.findernet.com/en/latvia/series/7m-series-smart-energy-meters/type/
type-7m-24-single-phase-bi-directional-energy-meters-with-backlit-lcd-
display/#7M2482300210)kaip manot ar reikia jam praleist ir N, kad normaliai skaiciuotu, ar
uztenka tiesiog bet koki N paduot? :) labai supaprastetu instaliacija,
jei uztektu tik faze praleist, o N nuo sinos..Dovydas
Sail, permalink
Nagi nagi, o kaip skaitiklis žinos kokia ten įtampa, tas reikalas kaip
ir tarp dviejų kontaktų matuojamas?
Pagal fizikos kursą galingumas = P*I
Kaip be įtampos apskaičiuot galingumą?
Mano naiviu teoriniu supratimu nulį vis vien turi į skaitiklį paduoti,
tegul ir vienu laidu.
On 2025-12-11 09:40, Pilius wrote:
Tai aš būsiu iš kitos stovyklos, kur tikrai nereikia praleisti nulio per
skaitliukąNulis reikalingas matyti įtampai, per nulį šito skaitliuko schema nieko
nematuoja. Tas "taikinys" skaitliuko viduje ir matuoja srove
horizontaliai tekančia (9 ir 3 val) ir matuoja tik įtampą vertikaliai
(6-12val).Dėl įdomumo gali padaryti tris eksperimentus su kištuku į rozete ir
rozete ant laido prie skaitliuko
a) pajungta nuliai atskirai
b) nulius sujungi per wago ir duodi nulį tik į Ni
b) nulius sujungi per wago ir duodi nulį tik į NoVisais atvejais galingumas turės būti toks pat
Biški offtopic - rukožopai saulės montuotojai pas mane irgi norėjo
jungti trifazi skaitliuką perleidžiant nulį per jį. Man tai nepatiko,
nes ten ploni kontaktai ir šiaip nepatinka. Ant pačio skaitliuko
parašyta, kad nulio įėjimo ir išėjimo kontaktai sujungti kartu ir net
kontako numeris tas pats "10", kai fazės visos atskirai sunumeruotos.
Saulės montuotojai irgi sakė bbz kaip čia veiks, nes visada taip daro.
Pilius, permalink
Tai niekur nerašiau, kad nulio visai nereikia :)
Buvo klausimas ar nulis turi įeiti ir išeiti. Užtenka, kad bus tik
paduotas į skaitliuką. Trifaziuose finderio taip ir rodo, kad yra vienas
gnybtas nulio pajungimui dėl įtampos matavimo
On 12/11/2025 10:36 AM, Sail wrote:
Nagi nagi, o kaip skaitiklis žinos kokia ten įtampa, tas reikalas kaip
ir tarp dviejų kontaktų matuojamas?Pagal fizikos kursą galingumas = P*I
Kaip be įtampos apskaičiuot galingumą?
Mano naiviu teoriniu supratimu nulį vis vien turi į skaitiklį paduoti,
tegul ir vienu laidu.On 2025-12-11 09:40, Pilius wrote:
Tai aš būsiu iš kitos stovyklos, kur tikrai nereikia praleisti nulio
per skaitliukąNulis reikalingas matyti įtampai, per nulį šito skaitliuko schema
nieko nematuoja. Tas "taikinys" skaitliuko viduje ir matuoja srove
horizontaliai tekančia (9 ir 3 val) ir matuoja tik įtampą vertikaliai
(6-12val).Dėl įdomumo gali padaryti tris eksperimentus su kištuku į rozete ir
rozete ant laido prie skaitliuko
a) pajungta nuliai atskirai
b) nulius sujungi per wago ir duodi nulį tik į Ni
b) nulius sujungi per wago ir duodi nulį tik į NoVisais atvejais galingumas turės būti toks pat
Biški offtopic - rukožopai saulės montuotojai pas mane irgi norėjo
jungti trifazi skaitliuką perleidžiant nulį per jį. Man tai nepatiko,
nes ten ploni kontaktai ir šiaip nepatinka. Ant pačio skaitliuko
parašyta, kad nulio įėjimo ir išėjimo kontaktai sujungti kartu ir net
kontako numeris tas pats "10", kai fazės visos atskirai sunumeruotos.
Saulės montuotojai irgi sakė bbz kaip čia veiks, nes visada taip daro.
Liveris, permalink
On 12/11/2025 12:04 PM, Pilius wrote:
Tai niekur nerašiau, kad nulio visai nereikia :)
Buvo klausimas ar nulis turi įeiti ir išeiti. Užtenka, kad bus tik
paduotas į skaitliuką. Trifaziuose finderio taip ir rodo, kad yra vienas
gnybtas nulio pajungimui dėl įtampos matavimo
Žiūrėkime kaip nurodo gamintojas. Gamintojas nurodo perleisti:
Sail, permalink
Gamintojas nurodo kaip prijungti esamus kontaktus.
Jei kabelis eina tiesiai į skaitiklį, perleisti bus paprasčiau grynai iš
mechaninės pusės montuojant.
Išardęs ko gero pamatysi tiesioginį sujungimą tarp N įėjimo ir išėjimo.
Toliau jau darai išvadas ką tai realiai reiškia pagal tai, ar išmokai ko
nors mokykloj ar ne.
Jei nesimokei, būtinai darai kaip nurodyta.
Jei supranti, gali daryt ir kaip Pilius sakė.
On 2025-12-11 14:04, Liveris wrote:
On 12/11/2025 12:04 PM, Pilius wrote:
Tai niekur nerašiau, kad nulio visai nereikia :)
Buvo klausimas ar nulis turi įeiti ir išeiti. Užtenka, kad bus tik
paduotas į skaitliuką. Trifaziuose finderio taip ir rodo, kad yra
vienas gnybtas nulio pajungimui dėl įtampos matavimoŽiūrėkime kaip nurodo gamintojas. Gamintojas nurodo perleisti:
